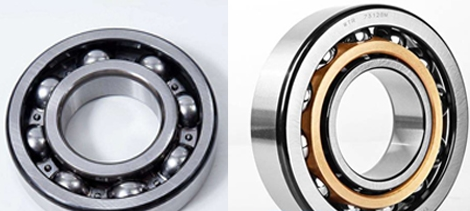

深沟球轴承和角接触球轴承有什么不同?

2020/09/02 15:36:42

深沟球轴承、角接触球轴承都是具有代表性的滚动轴承,用途广泛可承受径向负荷与双向轴向负荷,适用于高速旋转及要求低噪声、低振动的场合,带带钢板防尘盖或橡胶密封圈的密封型轴承内预先填充了润滑脂,外圈带止动环或凸缘的轴承,既容易轴向定位,又便于外壳内的安装,最大负荷型轴承的尺寸与标准轴承相同,但内外圈又一处填充槽,增加了装球数量,提高了额定负荷。

类型和载荷方向不同:

深沟球轴承:

深沟球轴承是滚动轴承中最为普通的一种类型。主要承受径向载荷,也可同时承受径向载荷和轴向载荷。当其仅承受径向载荷时,接触角为零。当深沟球轴承具有较大的径向游隙时,具有角接触轴承的性能,可承受较大的轴向载荷 ,深沟球轴承的摩擦系数很小,极限转速也很高。

角接触球轴承:

套圈与球之间有接触角,标准接触角为15/25和40度三种,接触角越大则轴向负荷能力越大,接触角越小则越有利于高速旋转,单列轴承可承受径向负荷与单向轴向负荷,DB组合、DF组合及双列角接触球轴承可承受径向负荷与双向轴向负荷,DT 组合适用于单向轴向负荷较大、单个轴承的额定负荷不足的场合,高速用ACH型轴承,球径小、球数多,大多用于机床主轴。总的来说,角接触球轴承适用于高速、高精度旋转场合。

结构方面的不同:

内外径、宽度尺寸一样的深沟球轴承和角接触球轴承,其内圈尺寸、结构一样,而外圈尺寸、结构有所不同:

1、深沟球轴承外圈沟道两边双挡肩,而角接触球轴承普遍为单挡肩;

2、深沟球轴承外圈沟道曲率与角接触球的不同,后者往往大于前者;

3、深沟球轴承外圈沟道位置与角接触球轴承的不同,非中心位置,其具体数值乃角接触球轴承设计时予以考虑,与接触角的度数有关;

在用途方面:

1、两者用途不同,深沟球轴承适宜于承受径向力、较小的轴向力、轴径向联合载荷及力矩载荷,而角接触球轴承可承受单一径向载荷、较大的轴向载荷(随接触角度不同而异),双联配对(随配对方式不同而各异)则可以承受双向轴向载荷及力矩载荷。

2、极限转速不同,同尺寸的角接触球轴承的极限转速要高于深沟球轴承。
